看得清,檢得快,Navitar高倍率寬視場鏡頭系列

時間:2024-09-26 點擊次數:401
當前,高倍率顯微成像的應用,例如半導體芯片檢測,生物細胞成像等應用越來越多,這些應用都需要高倍數,通常是光學倍數10倍及以上,才能“看”到想看的細節,實現所要求的檢測精度。
鏡頭倍數越高,經鏡頭成像后的圖像能看到的細節越多,即分辨率越高,實現的檢測精度也越高。
但是我們知道成像系統放大倍數越高,一次性能成像的視野范圍就越小,意味著需要更多的時間對目標物完成檢測,這就給追求高效率的自動化光電設備或者儀器帶來很多挑戰。
那么,是否存在不提高放大倍數,同時又能提高分辨率的解決方案?有的。

圖片

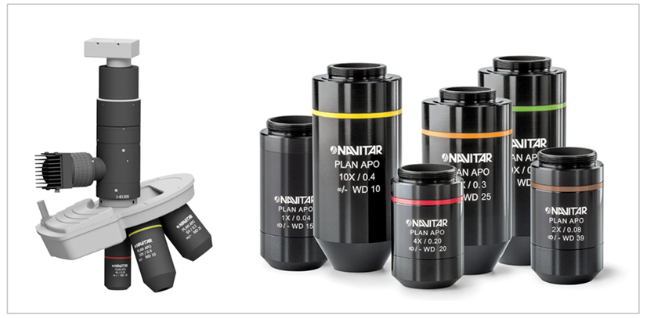

HR系列高倍率寬視場物鏡

圖片
針對大視場高精度的檢測應用,我們推出了寬視場高分辨率(HR—High Resolution)系列物鏡,旨在幫助用戶實現更高的檢測精度和檢測效率,該物鏡的特點:
  • 大通光口徑,高數值孔徑值(Numerical Aperture)平場復消色差設計;

  • 放大倍數規格包括1X, 2X, 4X, 6X, 10X 和 20X;

  • 95mm齊焦設計,更適配物鏡切換應用;

  • 436~656 nm 出色球面、色差校正圖像品質;

  • 工作距離涵蓋10mm~39mm;

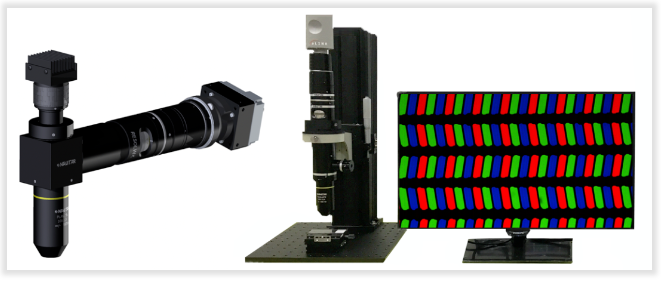

  • 適配相應口徑設計的筒鏡(tube lens)及相機,實現高分辨率大視野的顯微成像;

  • 若配合Navitar Resolv4K 筒鏡系列,成像效果更佳;

1
高NA值設計,更高的分辨能力

數值孔徑是顯微鏡物鏡的重要參數,決定了物鏡的分辨率。NA值越大,物鏡的分辨率越高。

該系列HR物鏡的NA值(數值孔徑)設計均超出同等倍數的常規物鏡。

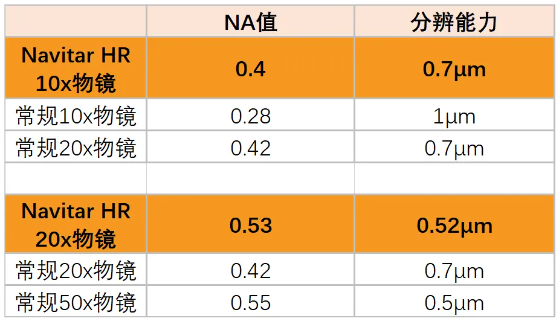

比如,10倍 Navitar HR 物鏡的NA值為0.4,相當于常規20倍物鏡的NA值就是說只需選用10倍的HR物鏡,就能在10倍物鏡視野范圍內呈現20倍物鏡的分辨能力;選用20倍的HR物鏡,就能在20倍物鏡視野范圍內呈現50倍物鏡的分辨能力,能有效地縮短檢測時間,提高生產效率:

2

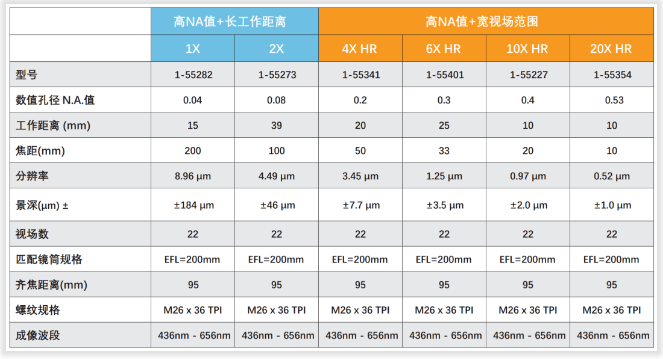

HR高倍率物鏡技術參數及成像表現
以下為該系列HR物鏡和更高倍數的常規物鏡成像對照:


對比同等NA值物鏡,視野范圍擴大67%~150%;

對比同等放大倍數和同等視野范圍的物鏡,解析度提高30%;

此外,該系列物鏡均為95mm齊焦設計,非常適合需要接入物鏡轉盤,多次切換成像倍率的綜合性檢測系統,物鏡前端為錐形結構,為物鏡和樣品間提供更多的安裝空間。
3

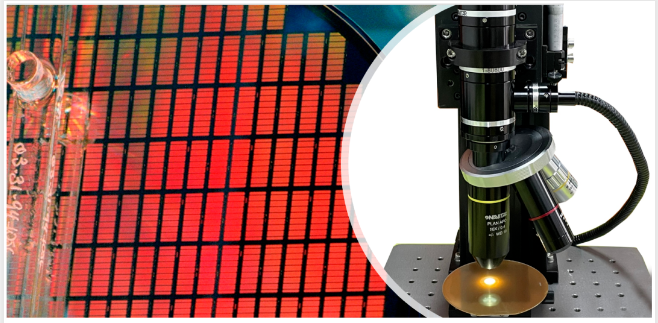

HR高倍率寬視場物鏡應用范圍

這一HR高倍率寬視場系列物鏡能在更大的視野范圍內,實現高分辨率,照度更均勻,呈現更接近物體真實顏色的圖像品質,非常適用于低照度和高倍率寬場成像應用,包括但不限于:

  • 半導體, 平板顯示(FPD)領域的 AOI檢測;

  • 工業機器視覺精密自動化檢測;

  • 培養皿 微孔板高通量細胞同時成像;

  • 高通量Micro Array生物芯片熒光成像;

  • 微流體微流控芯片;

  • 生物醫學三維測量 ;


我們在光學實驗室配置了該系列物鏡的樣品,可為用戶提供來樣測試。若您需要更多產品資料和更詳細的應用信息,請與我們聯系。

文章轉自Navitar官方微信公眾號。
