【實測記錄】高解析度 大視場顯微鏡頭+激光自動對焦

時間:2024-12-16 點擊次數:190
結合AOI(Auto optical inspection)應用要求的多倍率、高精度、高效率的剛性需求,我們用現有的標準鏡頭模塊搭建了多種倍率規格的開放式、高集成友好度的顯微成像光路,為圖像方式自動對焦、液態鏡頭自動對焦、激光自動對焦等對焦模塊預留了帶有調節裝置的安裝接口。
無論您是終端用戶還是OEM系統集成商,均可根據應用要求,用我們高解析度、多種倍率規格的鏡頭模塊搭配不同靶面、不同像元尺寸相機、各類激光自動對焦單元,搭建性能毫不冗余的一鍵飛測高功效設備,實現不同的AOI檢測要求。
以下是高解析度、大視野鏡頭模塊 同軸接入自動聚焦傳感器,采用不同相機、不同放大倍數下的實測記錄,請參考:
實測案例一:16x - 線掃6K TDI
在飛測應用場景中,線掃相機能夠不間斷地對勻速運動機構上的樣品進行連續采圖,線陣分布的像素利用效率更高、掃描表征速度更快。
然而,在線掃相機+高放大倍率的應用場景中,高倍鏡頭的成像景深相對較小,對運動機構的穩定系和精度要求較高,圖像精度受限于掃描運動精度,最終影響測量精度。


針對高精度、快速檢測應用,我們?cè)?/span>模塊式成像光路中引入了TDI模式線掃相機,結合實時激光自動對焦傳感器,進行了以下測試:

  • 相機:6560(H)x256 (V)  Pixel Size 3.45μm  TDI Stage 64 / 128 / 192 / 256;

  • 鏡頭光學放大倍數:16x;

  • 解析度:1μm;

  • 物鏡初始成像景深:3.5μm;
實測案例二:32x - 面陣 全局快門 CCD

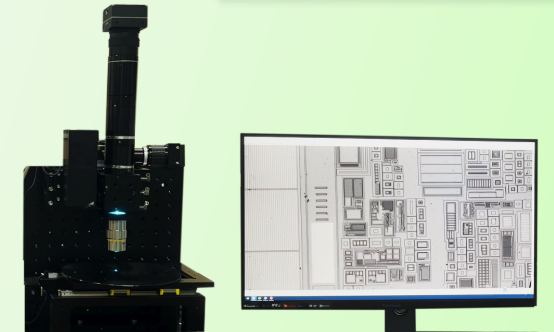

在完成上述高解析度+線掃的成像測試后,我們更換了光路中的相機和鏡筒模塊,即刻獲得了更高解析度的實時自動對焦顯微成像系統:

  • 參數:1/1.2"  2MP CMOS CCD, Pixel Pitch 5.86μm 167fps
  • 鏡頭光學放大倍數:32x
  • 物鏡初始成像景深:1.6μm
  • 視野:0.41mm
  • 分辨率:0.7μm

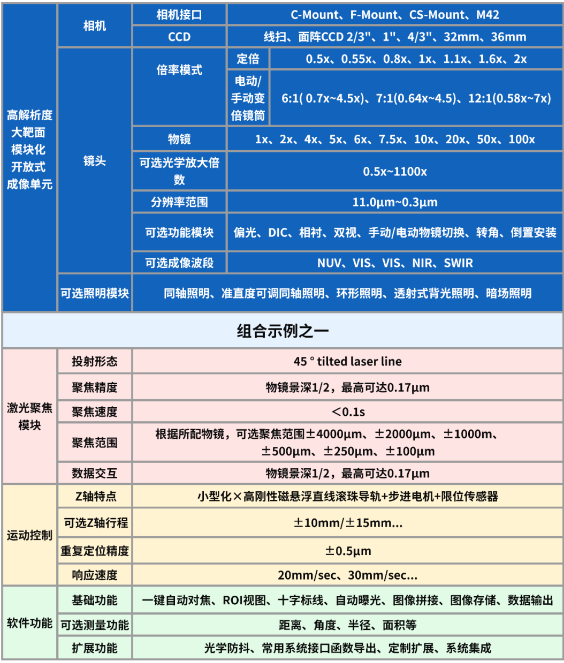

除上述兩種記錄配置外,這套開放式的成像光路還能搭配更多規格的CCD、自動聚焦模塊、變倍/定倍等功能模塊,呈現更多倍率、視野和解析度的高質量實時聚焦圖像。以下是這套高解析度 大靶面鏡頭搭配自動聚焦模塊的規格參數,請參考:


我們的光學實驗室可提供各倍率規格高解析度鏡頭、各類面陣/線掃相機搭配激光自動對焦傳感器進行驗證性測試,歡迎有相關測試需求的各領域集成或終端用戶與我們聯系。眼見為實!驗證成像質量和集成可能性。

文章轉自Navitar官方微信公眾號。
